estrattore di barre GRIPPEX

Estrattore di barre azionato dal refrigerante. Per un serraggio sicuro a bassa pressione.

Presa superiore con GRIPPEX

Grippex è la soluzione più popolare di estrattore di barre di MPC Automation Systems. Venduto a clienti soddisfatti in tutto il mondo.

Risparmiare tempo, spazio e denaro

Automazione - L'originale estrattore di barre Grippex porta l'automazione in un corpo compatto ed economico.

Impostazione istantanea - Regolazione presa libera da 0,5 bar su tutto lo 0 - Gamma di presa di 105 mm.

Nessuna regolazione necessaria

Unità di prelievo - Può essere usato come unità di prelievo con ganasce robotiche.

Grippex bar puller mpc Automation systems
Riproduci video
IMG_8842
L'automazione è incredibile

Una soluzione semplice che funziona per te

Calcola i tuoi profitti

Il tuo jobb:
  • per produrre 40 pezzi di lavoro
  • 20 mm di lunghezza
  • da una singola barra di un metro
  • il tempo del ciclo di lavorazione è di 1 minuto

Grippex vi dà 40 minuti liberi per ogni barra. Tempo meglio speso per i controlli di qualità, le preparazioni o la gestione di altre macchine.

Capacità 1-105 MM

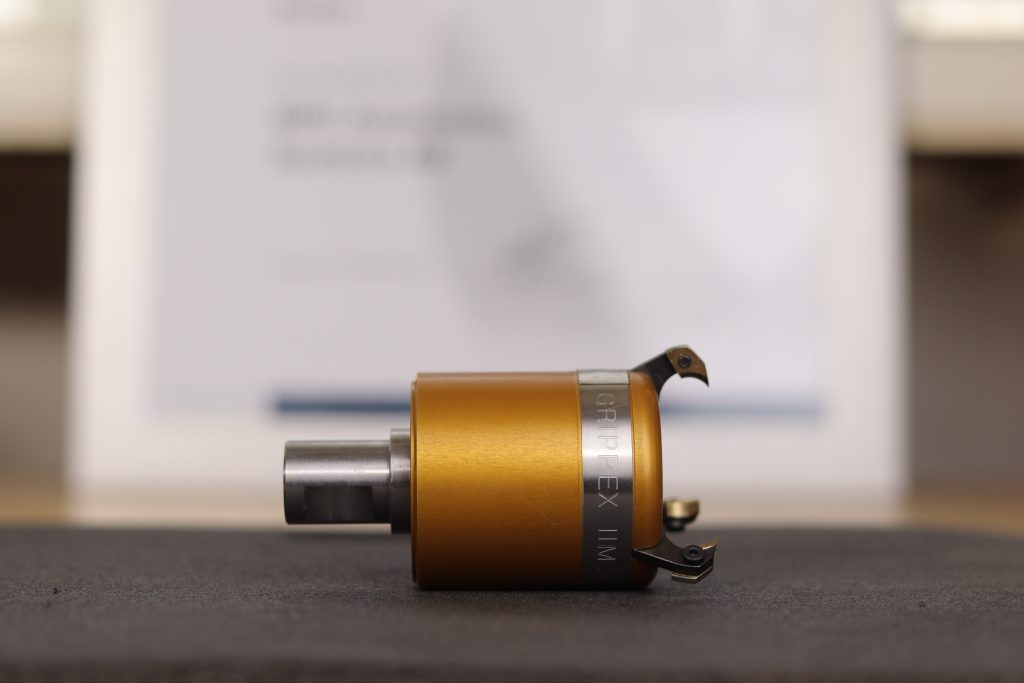

Grippex mini
Grippex three bar puller modells

Un'immersione profonda in Grippex

Grippex porta l'automazione in modo economico. Non è un compromesso, è una dedizione all'efficienza.

Grippex® - la soluzione ideale

Tutti i torni CNC non sono equipaggiati con magazzini di caricamento barre e/o robot perché è costoso e occupa molto spazio. In questo caso, GRIPPEX è la soluzione ideale.

Grippex utilizzare la pressione del refrigerante - Poiché è già lì, all'interno della macchina, utilizzare la pressione del refrigerante è una soluzione intelligente ed economica. La costruzione di Grippex permette una bassa pressione del refrigerante di 0,5 bar per generare un'elevata forza di presa, oltre ad essere in grado di gestire pressioni fino a 20 bar.

Meccanismo di autoregolazione - Grippex è disponibile in modelli a 2 o 3 dita, autoregolanti in tutta la gamma di presa. Le dita si chiudono fino al contatto con la barra, senza che sia necessaria una pre-regolazione. Questa caratteristica permette a Grippex di effettuare tiri multipli sullo stesso pezzo, anche dopo che il diametro esterno è stato girato. I modelli a tre dita possono afferrare sia pezzi rotondi che esagonali.

Unità di prelievo -

Quando è dotato di ganasce per robot, Grippex diventa una pinza per pezzi, il che lo rende ideale per scaricare pezzi finiti da un contromandrino, per esempio:

- Rimuovere i resti di barra da un tornio alimentato a barra e farli cadere nel raccoglitore di pezzi, eliminando il rischio che i resti cadano nel trasportatore di trucioli dove possono incepparsi e causare danni.

- Rimuovere i pezzi finiti da un contromandrino e metterli nel raccoglitore di pezzi, eliminando la necessità di espulsori e permettendo al contromandrino di ingoiare pezzi più lunghi.

Grippex® II - la soluzione ideale

L'estrattore di barre Grippex è azionato dal sistema di raffreddamento di un tornio CNC. Quando il refrigerante è alimentato attraverso l'unità, spinge un pistone in avanti che fa sì che le dita si chiudano intorno alla barra. Quando il refrigerante viene spento, le dita si aprono automaticamente.

Grippex è montato in un portautensili con alimentazione di refrigerante, o direttamente su una torretta VDI.

Un tubo guida appropriato riduce le vibrazioni e previene un'inclinazione eccessiva della barra durante l'estrazione.

L'estrattore di barre Grippex è disponibile in tre misure: Grande, Piccolo e Mini. Insieme, i tre modelli coprono una gamma di 0 - 105 mm. La gamma di presa tra i modelli si sovrappone e, per questo motivo, un modello è solitamente sufficiente per una vasta gamma di lavori.

Pressione massima consentita del refrigerante: Grippex Large, 20 bar; Grippex Small, 15 bar; Grippex Mini, 7 bar.

Chiamare la posizione della torretta con l'estrattore di barre

  • Spostamento della pinza in posizione di presa sulla barra
  • Refrigerante ON per bloccare la barra
  • Mandrino di rilascio o pinza
  • Estrazione della barra ad un'estensione z specifica con avanzamento programmato
  • Mandrino o pinza di serraggio
  • Refrigerante OFF per rilasciare la barra
  • Avvicinarsi al punto di cambio utensile e recuperare
Bar puller for small diameters
Inserti e unità di prelievo

Grippex® viene fornito con inserti montati di serie, che possono essere comodamente sostituiti anche con il tirabarre già montato sulla torretta. Gli inserti sono temprati a HRC57, il che assicura una lunga durata di lavoro.

Ora potete semplicemente aumentare la capacità della vostra macchina e trasformarla in una cella di produzione non presidiata, come unità di prelievo in un tornio e come caricatore/scaricatore in un centro di lavorazione. Grippex è azionato dal refrigerante esistente - è già lì - all'interno della macchina.

L'unità di presa Grippex può essere utilizzata sia per il materiale grezzo che per i pezzi finiti senza alcuna regolazione delle ganasce o del suo campo di presa.

Impostazione istantanea - la presa è assicurata senza alcuna regolazione nell'intero campo di presa. Per esempio, sia la materia prima che i pezzi finiti di diversi diametri possono essere gestiti dagli stessi inserti robotici nella stessa operazione.

Inserti per robot in acciaio o ottone sono disponibili per:

  • F52 dita (Grippex Small)
  • F60 dita
  • F80 dita F105 .

Le ganasce del robot sono disponibili per:

  • F80 dita
  • F105 dita

Grippex Mini con dita robotiche GPX-M/R40

Grippex è spesso usato per caricare i pezzi finiti in modo sicuro dal contromandrino, eliminando così i costosi espulsori e permettendo al contromandrino di inghiottire pezzi lunghi.

Grippex è utile sui torni dotati di sistemi di alimentazione delle barre perché fornisce un metodo per gestire il resto della barra. Un alimentatore di barre di solito spinge il residuo nel trasportatore di trucioli, che potrebbe causare l'inceppamento o addirittura essere danneggiato. I resti di barre possono anche danneggiare alcuni tipi di attrezzature per la lavorazione dei trucioli, come i compattatori. Grippex elimina questi problemi rimuovendo il resto dal mandrino e mettendolo nel raccoglitore di pezzi della macchina o in un altro posto sicuro.

All'interno di un centro di lavorazione, Grippex può fornire una funzione robotica. Montando l'unità in un mandrino di fresatura con alimentazione interna di refrigerante, Grippex può caricare/scaricare pezzi di lavoro in/da morse, mandrini e tavole rotanti controllate da codice M da un magazzino pezzi.

Grippex può essere conservato nel magazzino utensili. Ci sono sempre alcune delle nostre tre misure di Grippex da abbinare alle macchine, e non è necessario liberare le posizioni degli utensili adiacenti.

In un centro di lavorazione, dove ci sono molti pezzi diversi, è utile avere a portata di mano sia 2 che 3 dita di design Grippex.

Uscita della valvola quando i torni sono dotati di una valvola di ritegno

Una valvola regolabile è fornita all'interno del corpo delle macchine di servizio Grippex® con una valvola di ritegno, che impedisce al refrigerante di fluire indietro quando viene spento. La velocità di rilascio del dito può essere regolata girando la vite.



Design And Handling​
Inserts F80 F105
Q&A- domande e risposte

Per far funzionare il Grippex a 3 dita è necessaria una pressione del refrigerante molto bassa. Appena 1,0 P bar è sufficiente per tirare una barra di circa 85 kg (con un coefficiente di attrito valutato <0,2).

I rivestimenti del mandrino dovrebbero essere usati insieme al Grippex per mantenere la barra centrata. Una barra non supportata è anche soggetta a forze di attrito elevate che potrebbero causare difficoltà di trazione. Una barra mal sostenuta può frustare all'interno del mandrino, con conseguenti vibrazioni e possibili danni al mandrino.

Alcuni sistemi di raffreddamento dei torni sono dotati di una valvola di non ritorno che impedisce al refrigerante di fluire all'indietro quando è spento. Questo fa sì che le dita di presa non si aprano così rapidamente. Per evitare questo Grippex ha una valvola di sfiato sul corpo che si apre avvitandola di qualche giro a destra.

Grippex II fornisce inserti che possono essere comodamente sostituiti anche quando il Bar Puller è montato sulla torretta. Gli inserti sono temprati ad un grado di HRC57, il che assicura una lunga vita di duro lavoro.


Per essere montato, l'inserto viene posizionato con il raggio del dito di presa e girato fino a quando il suo foro filettato non corrisponde al foro passante del dito. Infine, l'inserto è fissato dalla vite di bloccaggio.

Grippex II Small e Grippex Mini sono stati sviluppati per essere utilizzati in torni molto piccoli.

Un tornio che ha VDI50 è un tornio grande ed è quindi possibile utilizzare un gambo standard ø40 mm in combinazione con un adattatore di gambo VDI50 senza problemi di interferenza
