PULLEX® KROKODIL

Schnellster Stangenabzieher auf dem Markt

Schnellster Stangenabzieher auf dem Markt

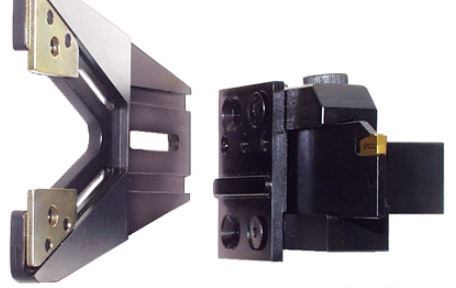

Das PULLEX-Krokodil wird auf den Schaft des Abstechwerkzeugs aufgesteckt und zieht die Stange sofort in die neue Schneidposition, während sich das Werkzeug für ATC zurückzieht.

Facebook
LinkedIn
  • Wird zusammen mit dem Abtrennwerkzeug montiert
  • unheimlich schnell - klemmt die Stange blitzschnell nach Abschaltung
  • Flexible Gestaltung - kann als betriebsfertige Lösung bestellt werden Einheit mit Werkzeughalter oder zum passend zu einem vorhandenen Werkzeughalter
  • Kompakte Bauweise
    - Benötigt keine eigene Revolverstation
    - Sehr schmal - baut sehr wenig aus
    - Spannt sehr nah an den Spannbacken des Futters
  • Einfache Einrichtung und Nutzung
Pullex 2
Video abspielen
Framsida

Ein tiefer Einblick in Pullex

Einen Tag pro Woche sparen

Es gibt keine Möglichkeit, die Arbeit schneller zu erledigen als mit diesem revolutionären Bar Puller. Pullex führt die Stange innerhalb von 1,5-2 Sekunden zu, im Vergleich zu einem herkömmlichen Kurzstangenlader, der für den gleichen Vorgang 10-15 Sekunden benötigen würde. Gehen Sie von einer Bearbeitungszeit von 50 Sekunden für ein Werkstück aus. Dann sparen Sie mit Pullex... einen Tag pro Woche ein.



ccycle 1ccycle 2ccycle 3ccycle 4
Cut-off



Nach dem Abstechen wird die Spindel angehalten


PULLEX rückt etwas hinter die Stangenmitte vor, um die Stange zu greifen
Die Spannbacken werden gelöst und die Stange wird in die neue Schneidposition herausgezogen
Anwendung:
Die Befestigungsplatte wird zwischen dem Werkzeughalter und der Oberseite des Vierkantwerkzeugs angebracht.
Der Rahmen wird an der Befestigungsplatte angebracht.
 psskiss1
Klingenanwendung:
Die Befestigungsplatte passt für verschiedene Größen und Marken von Werkzeughaltern und wird auf den Werkzeughalter geschraubt.
Der Rahmen wird auf die Befestigungsplatte montiert.
 Blade-application

Das Pullex Crocodile System besteht aus den folgenden drei Teilen:

b2 1 x Rahmen (C30 oder C60)
b2 1 x Befestigungsplatte
   (Typ Schaft oder Klinge)
b2 1 Satz Abziehplatten (PFD-1)


C60

30-60 mm



C30

1-30 mm



c60

c30





So wählen Sie die richtige Befestigungsplatte für Pullex Crocodile

Abstechwerkzeug mit Vierkantschaft

1.Wenn Sie ein Abstechwerkzeug auf einen Werkzeughalter montieren möchten, müssen Sie die Befestigungsplatten mit Flansch zusammen mit dem Abstechwerkzeug im Werkzeughalter verwenden.

2.

Wenn Sie ein Abstechwerkzeug mit Vierkantschaft haben und kein Platz für den Flansch vorhanden ist, sollten Sie die Befestigungsplatte ohne Flansch verwenden. Dies kommt häufig vor, wenn das Abstechwerkzeug mit Vierkantschaft direkt auf dem Revolver montiert wird.



pullex montering 1

C302 (Geeignet für C30)

C602 (Geeignet für C60)

C303 (Geeignet für C30)

C603 (Geeignet für C60)

Werkzeug zum Abtrennen von Klingen

1. Verwenden Sie die Befestigungsplatte auf der rechten Seite, wenn Sie einen der folgenden Werkzeughalter verwenden:

a)







b)







 c)



- Iscar Werkzeughalter (für Klinge 26/21,4)

- Sandvik Werkzeughalter (Klinge 25,9/21,4)

- Iscar Werkzeughalter (für Klinge 32/24,8)



- Iscar Werkzeughalter (für Klinge 32/24,8)

- Sandvik Werkzeughalter (für Klinge 31,9/25)

- Mircona Werkzeughalter (für Klinge 32/25)

Typ SGTBU-20-5G
Typ SGTBU-25-5G

Typ 151.2-202021M

Typ SGTBU-20-6G
Typ SGTBU-20C-6
Typ SGTBU-25-6G
Typ SGTBU-25C-6

Typ SGTBU-32-6G

Typ SGTBU-32-25-6G

Typ 151.2.3232-25

Typ TB56C-25-32
Typ TB56C-32-32





C301-A1




C601-A1




C601-A2

2. Für andere Werkzeughalter in Klingenform wählen Sie die Befestigungsplatte auf der rechten Seite:



a)

b)

- Werkzeughalter für Klinge ~26/21,4

- Werkzeughalter für Klinge ~32/25

Die obigen Iscar-Werkzeughalter sind so vorbereitet, dass sie leicht
mit Pullex verbunden.
Sandvik und andere Werkzeughalter müssen mit M6 vorbereitet werden
Löcher, um mit Pullex verbunden zu sein.



c301
C301

C601




Ziehen von Platten

pfd 2pfd 4
PFD-1
Abziehplatten müssen separat bestellt werden.
Sie werden in Sätzen von 2 Stück geliefert.



padjust3 Die Zugplatten werden in ihren Nuten (in Pfeilrichtung) auf den gewünschten Durchmesser im Rahmenbereich von 30 mm geschoben.
Stellen Sie die Zugplatten auf einen Durchmesser ein, der 0,1 mm bis 0,2 mm unter dem Stangendurchmesser liegt.
Die Zugplatten sind gehärtet und profilgeschliffen für beste Leistung.


Nach dem Abstechen wird die Spindel angehalten und PULLEX fährt ein Stück weiter (siehe "A") hinter der Stangenmitte zum Greifen der Stange.



Fassungsvermögen 1-60 mM

FAQ. Häufig gestellte Fragen

Nachstehend finden Sie die am häufigsten gestellten Fragen zu Pullex. Wenn Sie Fragen zu Pullex oder unseren anderen Produkten haben, kontaktieren Sie uns bitte.

Frage: Kann ich mein eigenes Abstechwerkzeug zusammen mit Pullex Crocodile verwenden?

Antwort: Ja. Iscar muss nicht mit M6-Schraubenlöchern im Halter vorbereitet werden. Andere Hersteller schon.

Frage: Kann ich sowohl links- als auch rechtshändige Werkzeuge verwenden?

Antwort: Ja, dasselbe Pullex-Krokodil kann sowohl für links- als auch für rechtshändige Werkzeuge verwendet werden.

Frage: Wie kann ich die Zugplatten einstellen?

Antwort: Das ist ganz einfach. Stellen Sie einfach die Abziehplatten 0,1 bis 0,2 mm kleiner als den Stangendurchmesser ein.







Eine Möglichkeit, die Zugplatten einzustellen, wenn der Pullex Crocodile in der Maschine montiert ist, ist die folgende Methode:

Die Einstellung der Zugplatten wird vereinfacht, indem ein Durchmesser von 0,1 mm bis 0,2 mm kleiner als der Stangendurchmesser gedreht wird. Anschließend werden die Abziehplatten gegen den gedrehten Durchmesser gedrückt und in dieser Position arretiert. Diese Methode ist schnell und genau und eliminiert Fehler, die vom Revolver und/oder Werkzeughalter ausgehen.

  • Drehen Sie einen Durchmesser, der 0,1 bis 0,2 mm unter dem Stangendurchmesser liegt.
  • Drücken Sie die Zugplatten gegen den gedrehten Durchmesser, um sie in dieser Position zu arretieren.
  • Die Spannkraft, die durch die in die Stange eintretenden Zugplatten erreicht wird, wird dann durch die etwas durchhängende Stange beim Entspannen des Futters verstärkt, wodurch ein sicherer Betrieb gewährleistet wird.

Frage: Arbeitet Pullex mit einer Feder?

Antwort: Nein, Pullex verwendet keine Feder, die ausreißen kann.

de_DEDE
