"Prawdziwy koszt szczęk zaciskowych jest wtedy, gdy są one używane, a nie czyszczone"

Na tej stronie

Streszczenie i wideo
Rindex multi jaws mounted onto cnc 8" chuck
Modele
Chuck backar sprangskiss
Zalety produktu
MM Awards EMO Fair
IMG 8835
Cost of cutting tools soft jaws etc.

Mała inwestycja

6 pozycji klaskania do mocowania wewnątrz i na zewnątrz. Pokrycie średnicy 50 mm w ciągu jednej minuty. Pokrycie 20-200 mm w ciągu dwóch minut.

Szczęki miękkie i twarde

Dla prętów lub półfabrykatówdla wrzeciona głównego i podrzędnego, do mocowania miękkiego lub twardego.

Więcej niż "szybka wymiana" szczęk

Praca z wiele średnic bez konieczności wymiany szczęk górnych. Produkcja jednej lub wielu części za pomocą jednego zestawu szczęk.

Żegnajcie deformacje

Do 100 powierzchni mocowania % oznacza mniej śladów mocowania, czasu pomiaru, odkształceń plastycznych i późniejszego szlifowania.

Oszczędność czasu konfiguracji, oszczędność pieniędzy

Skrócenie czasu konfiguracji i przezbrajania przez 95 %.  Pokrycie średnicy 50 mm w ciągu jednej minuty. Pokrycie 20-200 mm w ciągu 2 minut.

Użyj własnego Chucka

Uniwersalna szczęka podpierająca do standardowych uchwytów tokarskich. Do uchwytów o rozmiarach 6-12 cali.

Duża powtarzalność

RINDEX powtórzenia przy 20 µm

RINDEX®: Obracanie i indeksowanie

Indeksowanie oznacza przejście do nowej pozycji szybko oraz łatwo ale również dokładnie

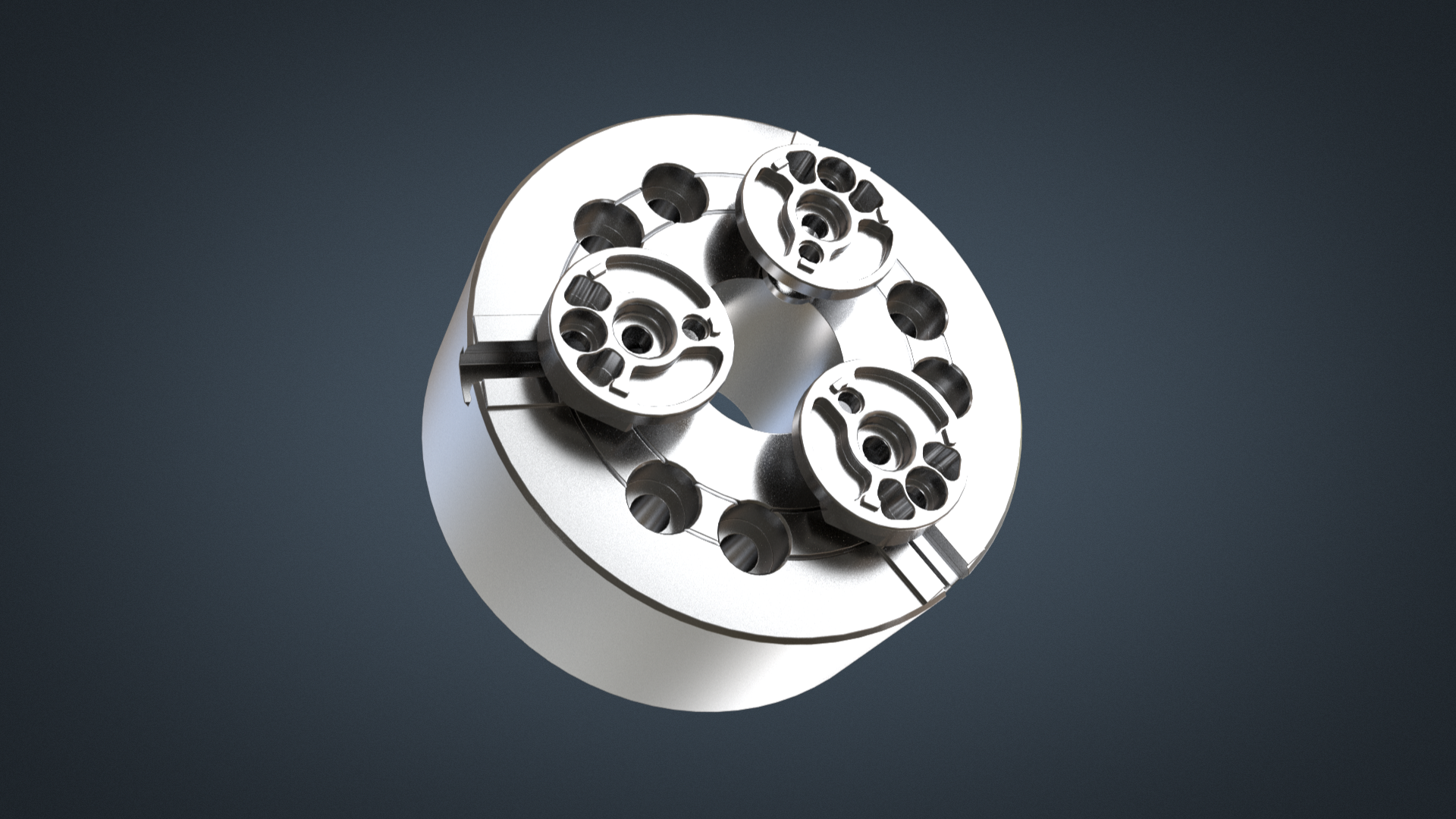

Rindex multi jaws mounted onto cnc 8" chuck
Odtwórz wideo
Tartbit pa chuck utan tander
Odtwórz wideo

Twój problem: Zmniejszenie kosztów ustawiania i czasu wymiany szczęk.

Nasze rozwiązanie: Szczęki szybkowymienne RINDEX skracają czas konfiguracji o 95 %.

Więcej informacji można znaleźć w części "Obliczanie zysków".

Twój problem: Produkcja delikatnych lub cienkościennych części z zachowaniem dokładnych tolerancji.

Nasze rozwiązanie: Użyj strony duży zamykając miękkie szczęki z dużą powtarzalnością.

Więcej w dziale "Historie sukcesów".

Twój problem: Planowanie następnej pracy.

Nasze rozwiązanie: Większe możliwości produkcyjne we wrzecionie głównym lub podrzędnym.

Więcej w dziale "Historie sukcesów".

Modele dla uchwytu

3 pozycje do pokrycia 35 - 250 mm

Skarmbild 2023 05 02 100731

Kształty i rozmiary

Wybierzcie Państwo typ szczęk zgodnie z wymaganiami pracy. Proszę złożyć zapytanie o specjalne rozmiary, kształty oraz materiały.

  • Do standardowego uchwytu 3 szczękowego
  • Dla uchwytów o rozmiarach 6″, 8″, 10″, 12″
  • Kompatybilny z przeciwwagami
  • Pokrywa Ø 0-200 mm. średnica
  • Pokrywa 100% powierzchnia mocowania do 150 mm.
  • 6 pozycji
  • Zaciskanie I.D. i O.D.
  • Pokrywa Ø 30-200 mm. średnica
  • Pokrywa 100% powierzchnia mocowania do 150 mm.
  • 6 pozycji
  • Robot gotowy
  • Bardzo szybka zmiana w czasie
  • Zaciskanie I.D. i O.D.
  • 6 pozycji
  • 70-300 mm. średnica
  • Robot gotowy
  • Bardzo szybka zmiana w czasie
  • Zaciskanie I.D. i O.D.
  • 1 stanowiska
  • Obejmuje uchwyty 6″, 8″ i 10″
  • Zaciskanie I.D. i O.D.
  • dostosuj swoje własne szczęki
  • wybierz rozmiar, kształt i materiał

Duża powierzchnia mocowania

Głębokie zanurzenie w Rindex

Rindex Multi Jaws jest prosty w użyciu, co tworzy wartości wykraczające poza szybki czas konfiguracji. Jest to niewielka inwestycja, która zwróci się już na samym początku.

6 pozycji na szczękę górną oznacza więcej pracy wykonanej przy użyciu jednego zestawu szczęk. Rindex może zmieścić całą pracę z wieloma średnicami na jednym zestawie szczęk górnych. Łatwiej jest się przestawić pomiędzy zmianami, a szczęki można zachować do powtarzających się prac.

Gdy zachodzi potrzeba wymiany szczęk górnych, nasz system szybkiej wymiany ułatwia to zadanie. Zmiana rozmiaru, kształtu i materiału w zależności od wymagań zadania w ciągu jednej minuty.

Continue reading

Szczęki wieloszczękowe Rindex są naprawdę rewolucyjne. Wszystkie zalety szybkiej wymiany, duży zakres średnic wewnętrznych i zewnętrznych, powierzchnia mocowania 100% i 6 pozycji w jednej prostej konstrukcji.

Przeciwwagi Rindex pozwalają na zastosowanie dużych i ciężkich szczęk górnych bez utraty siły mocowania. Można nawet trzykrotnie zredukować siłę mocowania i nadal stosować optymalną prędkość obrotową wrzeciona dla Państwa detali.

Prawdziwy koszt szczęk jest wtedy, gdy są używane, a nie gdy są oczyszczone.

"Smart change" - szczęki znacznie obniżają koszty przezbrajania. W ten sposóbnajprawdopodobniej Zarabiaj na swoim pierwszym zestawie szczęk. TOto jak:

  • Zwiększenie marży brutto o 65%...
  • Dzięki zmniejszeniu kosztów konfiguracji o 95%...
  • Skrócenie czasu przeróbek i kontroli.

Czas przestoju maszyny jest bardziej kosztowny niż koszty oprzyrządowania

Badania przeprowadzone przez Sandvik Coromant wykazały, że oszczędność 30% na narzędziach skrawających powoduje spadek kosztów całkowitych o 1%, podczas gdy wydłużenie czasu obróbki o 30% zwiększa marżę brutto o 15%. Więcej informacji można znaleźć pod poniższym linkiem.

Ekonomika produkcji

Montaż szczęk bazowych trwa kilka minut, a szczęki są za każdym razem idealnie wyśrodkowane. Jak? Thdzięki naszym inteligentnym narzędziom do ustawiania.Po zamontowaniu są Państwo gotowi do szerokiego zakresu operacji. Szczęki górne można wymienić w ciągu minuty, na przykład przy zmianie ze szczęk twardych na miękkie.

Przestań biegać tam i z powrotem, wymieniając szczęki w ramach i pomiędzy zadaniami. Studia przypadków pokazują, że szukanie i ustawianie narzędzi jest głównym źródłem zarówno przestojów, jak i frustracji. Szczęki Rindex zostaną docenione przez Państwa pracowników i zwiększą ich produktywność.

  • Posiadanie wielu identycznych powierzchni mocujących na tym samym zestawie szczęk umożliwia odzyskanie sprawności po awarii. w ciągu kilku minut zamiast tracić 30-60 minut.

  • Zestawy magazynowe - dla powtarzających się zadań

  • Ponieważ jeden zestaw szczęk Rindex może pokryć całą pracę, można wykonywać małe partie z zyskiem.

  • Oszczędzaj miejsce w magazynie, zastępując istniejące szczęki kilkoma zestawami szczęk Rindex.

  • Krótszy czas dostawy
  • Dostawa częściowa
  • Brak śladów mocowania
  • Wykonanie tej samej pracy przy 3-6 razy mniejszej liczbie szczęk
  • Mniejsze straty materiału dzięki dużej powierzchni mocowania
  • Zmniejszenie ilości odpadów dzięki częstym kontrolom jakości, dzięki możliwości produkcji krótkich serii lub nawet pojedynczych części bez przestojów maszyny

Proste w użyciu narzędzie do mocowania. Odkręcić śrubę, przekręcić górną szczękę, przykręcić śrubę, gotowe. Przechowywać do powtarzających się prac.

Prawidłowy dobór uchwytów wymaga czegoś więcej niż tylko zaakceptowania uchwytu dostarczonego z maszyną jako rozwiązania, ale kierownicy produkcji na hali produkcyjnej często uważają, że brakuje im zasobów wewnętrznych, aby określić najlepsze niestandardowe alternatywy. ... warsztat powinien poświęcić czas na poszukiwanie najbardziej odpowiednich rozwiązań.

Katalog

Zobacz nasz katalog produktów i dodatkowe materiały do inspiracji tutaj...

Historie sukcesu

"Części spełniały wymagane specyfikacje (okrągłość) wynoszące 50 µm, podczas gdy 20 µm zostało osiągnięte przy pierwszej próbie. Konwencjonalne toczenie nie mogło spełnić wymagań, ponieważ 60-80 µm było możliwe dzięki znacznikom zaciskowym".

Manufacture round parts faster without deformations

Przeczytaj jak inne firmy poprawiły jakość i produktywność stosując Rindex w swojej produkcji.

IMG 8867 scaled
czerpać inspirację od innych

Nie wierz nam na słowo. Oto doświadczenia naszych klientów z Rindex.

Oblicz swoje zyski

Każda firma jest wyjątkowa

Poniższe przykłady są zbudowane na podstawie założeń. Dokonaj własnych obliczeń w "Calculate Profits" pod "Why Rindex" w górnym menu.

Spójrz na wykres kołowy w karuzeli mediów

  • Rozważmy tempo produkcji wynoszące 50 sztuk na godzinę.
  • Skracając czas przeróbek (21%), kontroli (8%) i wymiany szczęk (13%) można wyprodukować dodatkowe 65 sztuk na godzinę.
  • Łącznie jest to 115 sztuk, wzrost o 131%.

Według obliczeń firmy Sandviks, oznacza to wzrost marży brutto przy 65%, czyli...

Spadek kosztów komponentów o 57%.

Można zwiększyć zyski poprzez wydłużenie czasu obróbki. Oto kilka aktualnych liczb:

  • Zmniejszenie kosztów narzędzi skrawających o 30 % powoduje zmniejszenie kosztów komponentów o 1 %.
  • Zwiększenie wykorzystania maszyn o 50 % spowoduje wzrost marży brutto o 25 %.
  • Zwiększenie danych skrawania o 50 % zmniejszenie kosztu komponentów o 25 %
  • Wzrost wolumenu produkcji o 50 % może skrócić czas zwrotu nakładów na nową maszynę o 2 lata.
https://www.sandvik.coromant.com/sv-se/services/manufacturing/pages/default.aspx



Pobierz naszą analizę

Oszczędność pieniędzy na oprzyrządowaniu, takim jak narzędzia skrawające, szczęki i inne materiały eksploatacyjne to pozorna oszczędność.

Wysokiej jakości system szczęk i narzędzia tnące pozwolą Państwu zredukować koszty maszyn i robocizny, które wynoszą ponad 50% kosztów całkowitych (patrz wykres kołowy).

Zwiększenie czasu pracy maszyny i szybkości usuwania materiału ma ogromny wpływ na koszty całkowite. Inwestowanie w wysokiej jakości oprzyrządowanie pozwala osiągnąć ten cel poprzez eksternalizację wewnętrznego czasu ustawiania.

Pobierz naszą analizę

* Ponownie, dane Sandviks i obliczenia MPC.

Przy 8-godzinnej zmianie czas pracy maszyny wynosi około 4 godzin. Z tych 4 godzin aż połowa może być poświęcona na przeróbki i czas pomiaru.

Dzięki redukcji czasu kontroli, przeróbek i wymiany szczęk można zwiększyć czas pracy maszyny o ponad 100 %.

Jeśli Rindex Multi Jaws skróci czas wymiany szczęk, kontroli i przeróbek do zera, otrzymasz:

- 134% wydłużony czas pracy maszyny
- 65% zwiększona marża brutto
- lub 11 500 € na rok i maszynę

*https://www.sandvik.coromant.com/sv-se/services/manufacturing/pages/default.aspx

Pobierz naszą analizę

  • Szczęki podstawowe są centrowane w czasie krótszym niż dwie minuty.
  • Szczęki górne mogą przybierać 12 różnych pozycji.
  • Zmiana średnicy w 30 sekund.
  • Wymiana szczęk górnych w mniej niż minutę

Koszt zakupu a koszt użytkowania w ciągu jednego roku użytkowania

  • Koszt zakupu zwykłych szczęk to niewielki ułamek kosztów całkowitych, jeśli weźmie się pod uwagę koszty użytkowania.
  • Koszt całkowity, czyli koszt zakupu i użytkowaniaw przypadku szczęk Rindex Multi wynosi około 2,5% całkowitego kosztu zwykłych szczęk.

Zobacz wykresy zysków

Wykonaj własne obliczenia

Z zamontowanym systemem Rindex na kilku maszynach gdzie zmiany szczęk są częste, otrzymuje się zyski wykładnicze. Wykonaj własne obliczenia na naszej stronie internetowej tutaj.

Rindex pracuje dla Ciebie

Nasza nowa linia produktów - Seria Rindex - jest przeznaczona dla cienkościenne lub części wrażliwe. Zwiększyć produkcja przemysłowa (części na minutę) z doskonałe wykończenienie przekraczać specyfikacje tolerancji i dostarczać na czas.

IMG 8842
Obliczanie zysków

Zobacz o ile więcej części na minutę możesz osiągnąć dzięki zwiększonej obróbce

IMG 8854
Ułatwiona optymalizacja

Dowiedz się, jak zoptymalizować dane skrawania poprzez wybór odpowiedniej siły mocowania i prędkości wrzeciona.

IMG 8835
Successtories

Uzyskaj wgląd w branżę od innych firm, które używają Systemu Rindex.

Potrzebujesz więcej szczegółów? Skontaktuj się z nami

Jesteśmy tutaj, aby Ci pomóc. Skontaktuj się z nami telefonicznie, mailowo lub poprzez nasze kanały Social Media!
